Keil软件仿真 在虚拟硬件环境中调试与验证程序

Keil μVision集成开发环境（IDE）是嵌入式开发领域广泛使用的工具之一，其强大的软件仿真功能为开发者提供了在没有实际硬件或硬件未就绪的情况下，进行程序调试、逻辑验证和性能分析的理想平台。通过软件仿真，开发者可以深入理解代码在“虚拟硬件”上的运行行为，显著提高开发效率和代码质量。

1. 软件仿真的核心价值

软件仿真的核心在于创建一个模拟的微控制器执行环境。Keil内置的仿真器能够模拟ARM Cortex-M等系列内核的指令执行、外设寄存器访问以及中断响应。其主要价值体现在：

• 硬件独立性：在PCB设计、元器件采购或焊接完成前，即可开始软件开发和初步调试。
• 安全与可控：可以安全地测试极端条件（如错误的中断序列、非法内存访问），而无需担心损坏物理硬件。
• 深度可视性：能够观察和修改所有CPU寄存器、内存内容及外设状态，这些在物理硬件上可能难以实时追踪。
• 断点与单步：支持复杂的断点设置（如条件断点、数据访问断点）和精确的单步执行（汇编级或C源码级）。

2. 配置与启动仿真

在Keil中启动软件仿真非常简单：

1. 创建或打开工程：确保工程目标设备（Device）选择正确。
2. 配置仿真选项：点击“Options for Target” -> “Debug”标签页。

• 选择“Use Simulator”（使用仿真器）。

• 在“Dialog DLL”和“Parameter”中，通常保持默认的“DARMSTM.DLL”和“-pSTM32F103C8”（具体参数根据目标MCU型号变化），这定义了被仿真的处理器内核及外设。

1. 启动调试：点击工具栏的“Start/Stop Debug Session”按钮或按Ctrl+F5，IDE将进入调试视图，程序指针指向入口地址（如main函数开头）。

3. 关键仿真功能与硬件模拟

进入仿真模式后，开发者可以利用一系列窗格和工具来模拟硬件交互：

• 外设模拟：通过“Peripherals”菜单，可以打开对应微控制器的外设对话框，如GPIO、UART、定时器、中断控制器（NVIC）等。这些对话框以图形化或寄存器列表形式显示外设的当前状态，并允许用户手动修改寄存器值来模拟外部事件。例如，可以手动勾选一个GPIO引脚为高电平来模拟按键按下，或者查看定时器计数器的变化。
• 逻辑分析仪：在“View” -> “Analysis Windows” -> “Logic Analyzer”中，可以添加需要观察的变量或硬件引脚信号，图形化地显示其随时间变化的波形。这对于分析时序、通信协议（如UART、I2C波形）和程序执行流程至关重要。
• 串行窗口：如果程序涉及串口输出（如通过printf重定向到UART），可以在“View” -> “Serial Windows”中打开UART窗口，查看虚拟串口接收到的字符输出，也可以向仿真程序发送字符输入。
• 内存映射：通过“Memory”窗口，可以查看和编辑任意内存地址的内容，模拟外部存储器或特定内存映射外设的数据交互。
• 性能分析：使用“View” -> “Analysis Windows” -> “Performance Analyzer”，可以统计函数/代码块的执行时间和调用次数，评估代码效率。

4. 仿真的局限性及注意事项

尽管软件仿真功能强大，但它并非物理硬件的完美替代品，存在以下局限性：

• 时序非实时：仿真速度取决于主机CPU性能，无法精确模拟硬件的实时时序特性。涉及严格时序要求的操作（如高速ADC采样、精确微秒级延迟）在仿真中可能不准确。
• 外设模拟不完整：Keil仅模拟了核心外设的寄存器级行为，对于复杂的模拟外设（如ADC、DAC的精确电气特性）、第三方IP核或独特的外部设备交互，仿真支持可能有限或不存在。
• 无电气特性：无法模拟电路中的噪声、信号完整性、电源波动等真实电气环境的影响。
• 多核与复杂交互：对于多核处理器或与复杂外部器件（如传感器、显示屏）的深度交互，仿真难度极大。

5. 最佳实践建议

1. 分层验证：利用仿真进行算法逻辑、控制流程和数据结构的基础验证。对于底层驱动，重点验证寄存器配置序列和中断服务例程的框架。
2. 结合硬件测试：一旦硬件可用，应立即将程序下载到目标板进行实时调试和硬件外设的集成测试。仿真中发现的问题通常能快速定位，但硬件特有的问题仍需在真实环境中解决。

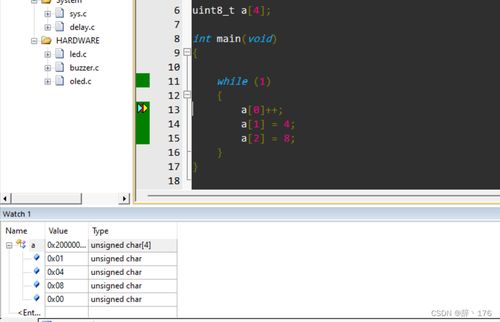

3. 有效使用断点与观察点：在仿真中大胆设置复杂的断点来捕捉特定程序状态，利用观察点（Watchpoint）监控关键变量的非预期改变。
4. 模拟异常场景：主动在仿真中制造“错误”，如堆栈溢出、数组越界、意外中断等，测试系统的鲁棒性和错误处理机制。

结论

Keil的软件仿真是一个极其有价值的开发阶段工具，它构建了连接纯软件编码与硬件实战的桥梁。通过熟练运用其仿真功能，开发者能够提前发现并解决大量逻辑错误，减少硬件调试阶段的返工时间。开发者必须清醒认识到其边界，最终的产品验证必须在真实硬件上进行。将软件仿真与硬件调试有机结合，是高效、可靠嵌入式系统开发的必由之路。
